一、概述

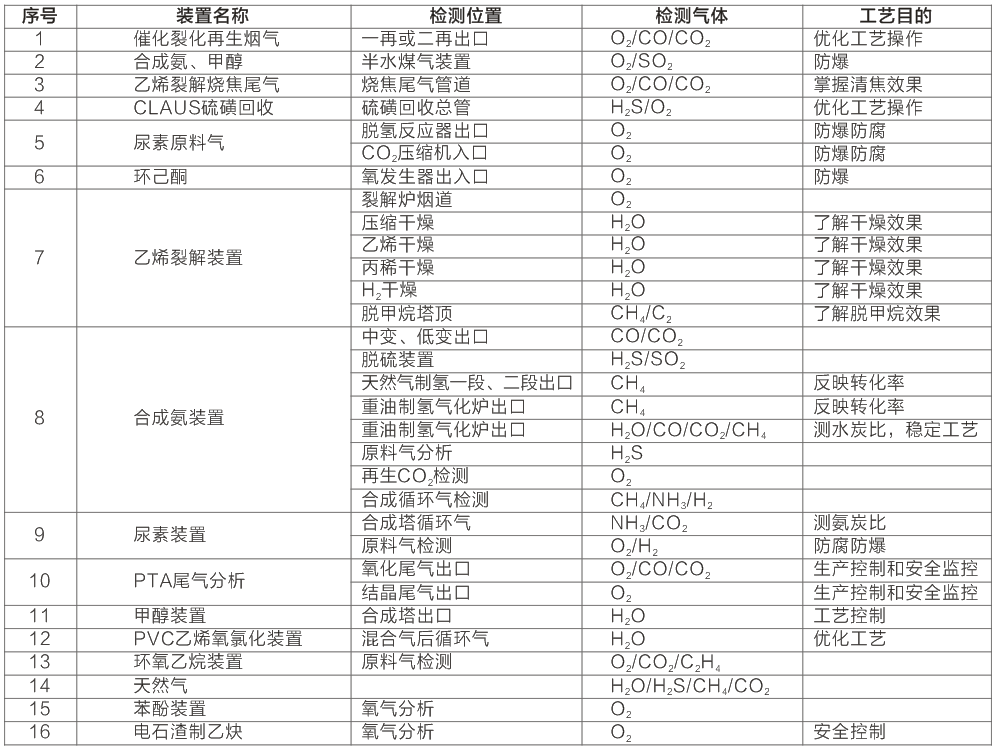

西安賽譜自動化儀表技術有限公司為連續監測冶煉/化工/煤焦化/窯爐/水泥/石化等管道氣體含量設計的在線監測儀器，根據環境不同，可選擇不同測量參數，監測系統能準確測量焦?fàn)t煤氣各組分含量計算出熱值，并經由通訊接口，經過計算機控制，也可通過標準模擬信號傳送至DCS中控系統，便于使用方使用。

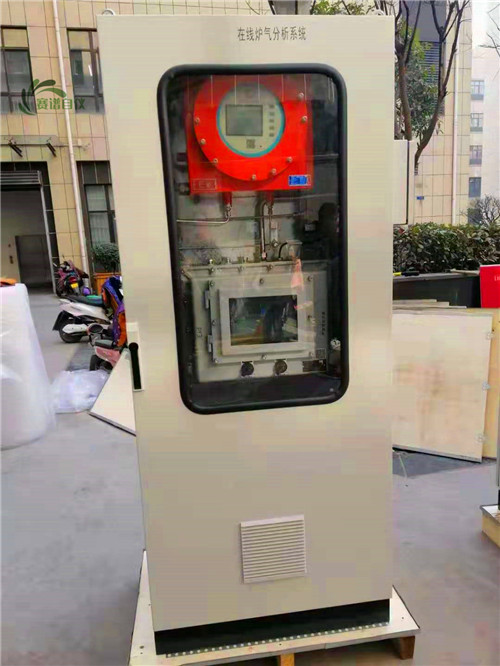

系統由氣體分析儀、預處理、取樣探頭等組成，完成焦?fàn)t煤氣熱值的在線測定， 實現連續不間斷數據監測。

供貨方提供的化工在線監測系統支持上述多種通訊方式，不但企業內部設施運行的安全監控要求，而且可以**中控部門對現場設備的監督管理，真正做到一次投資多方受益。

二、工作范圍

乙方提供包括設計驗收、一次開車保運等方面的全過程服務。

現場采樣系統和預處理裝置的設計、組裝、提供將由乙方負責。

現場公用工程條件的提供和連接將由甲方負責。

乙方負責分析系統屬乙方范圍內的所有設備材料的設計、組裝、安裝等。

未盡事宜由雙方協商解決

分析系統參數

(1)氣體預處理組成：

渦旋冷凝器：3～5℃

霧過濾器：5um

進樣球閥：220V AC

吹掃電磁閥：220V AC

精密過濾器：0.1um

(2)氣體取樣探頭

適合氣氛溫度： ≤750℃

粉塵濃度：≤2000g/m3

插入長度：L=100～600mm

采樣管長度：按用戶要求定制

除塵量：99%

過濾器材料：不銹鋼燒結過濾器

過濾器精度：40um

(3)除濕干燥器

環境溫度：≥2℃ ≤40℃

進口氣溫度：≤400℃

溫度設定值：1.5℃ ±0.5℃

工作電源：220V/AC 50Hz

功率：45W 3A

氣體量程：1～3L/min

重量：約1kg

(4)電磁閥

關閉時間：0.5S

真空度：零泄漏

電壓： 220VAC ±10% 50Hz

功率：10W

(5)儀表參數

紅外線儀表采用德國進口傳感器，機械切光調制方法，薄膜微音器檢測器，技術成熟穩定可靠，相互交叉干擾較低，受水汽干擾小混合氣體檢測進行相應濃度補償。

多組份氣體分析儀

在線多組份氣體分析儀，采用分析計算法，快速準確的分析出多種氣體的濃度值，并依據濃度值計算出相應的熱值。

多組份氣體分析儀采用進口紅外傳感器、燃料電池氧傳感器及熱導傳感器，運用數字處理技術，實現對CO2、CO、CH4、H2、O2、等多種氣體的連續自動快速在線檢測，其中CH4傳感器選用激光原理傳感器，抗碳?xì)涓蓴_能力強，CO2、CO選用德國舒茨傳感器，H2采用德國海利普

熱導式檢測傳感器，O2采用日本費加羅抗干擾電化學傳感器，整套儀表性能穩定，漂移量小。

三、技術要求

1.本技術方案滿足采購方提出的標準，除提供的符合采購方要求的**產品以外，

2.本技術方案所使用的標準如與采購方所執行的標準發生矛盾時，按較高標準執行。

3.設備名稱：煤氣熱值在線分析系統

4.安裝位置：室內

5.監測項目：CO/CO2/CH4/H2/O2 熱值
